一、材料簡介

911聚氨酯防水涂料是一種雙組分反應(yīng)固化型合成高分子防水涂料，B組分是由聚醚和異氰酸酯經(jīng)縮聚反應(yīng)得到的聚氨酯預(yù)聚體，A組分是由增塑劑、固化劑、增稠劑、促凝劑、填充劑組成的彩色液體。使用時(shí)將甲、乙兩組 分按一定比例混合，攪拌均勻后，涂刷在需施工基面上，經(jīng)數(shù)小時(shí)后反應(yīng)固結(jié)為富有彈性、堅(jiān)韌又有耐久性的防水涂膜。

二、911聚氨酯在固化前為無定形粘稠狀液態(tài)物質(zhì)，施工后涂膜呈整體，無接縫，有利于提高防水質(zhì)量，具有以下特點(diǎn)：

1、聚氨酯防水涂料只可在干燥基面上直接施工。

2、易在任何復(fù)雜屋面施工。

3、具有一定毒性和可燃性。

4、涂膜具有橡膠的彈性，延伸性好、耐酸堿、耐候性、耐老化優(yōu)異。

5、與水泥砂漿等各種材料的基面粘接牢固，但對(duì)基面平滑度有較高要求。

911聚氨酯防水涂料雖是不環(huán)保材料，但目前在房地產(chǎn)防水方面還是市場很大，單組份聚氨酯防水涂料未來才是正道。

三、適用范圍

1．地下建筑：地鐵、隧道、地下室、井坑、電梯坑、 管道、混凝土底板等；

2．屋面防水：混凝土、木、鋼、石棉制品結(jié)構(gòu)的平屋面、斜屋面、種植面、坡屋面；

3．內(nèi)外墻、護(hù)土墻、衛(wèi)生間、廚房，非食用水池、游 泳池、花壇、落水口等；

4．伸縮縫、施工縫、變形縫等；

5，可作防腐地坪、防腐池及管道外防腐。

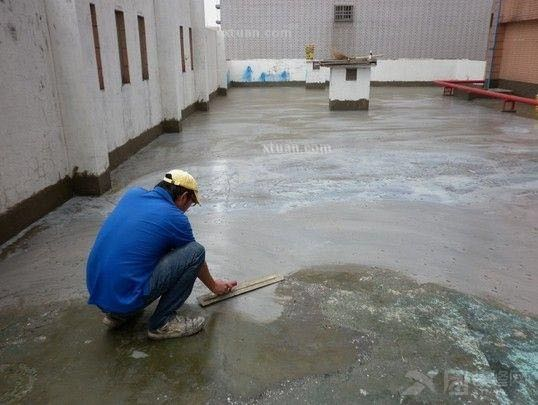

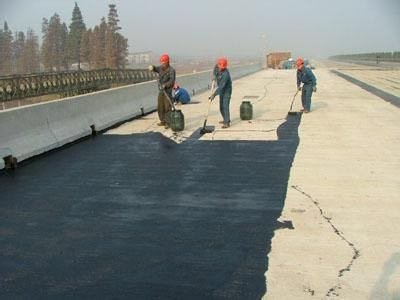

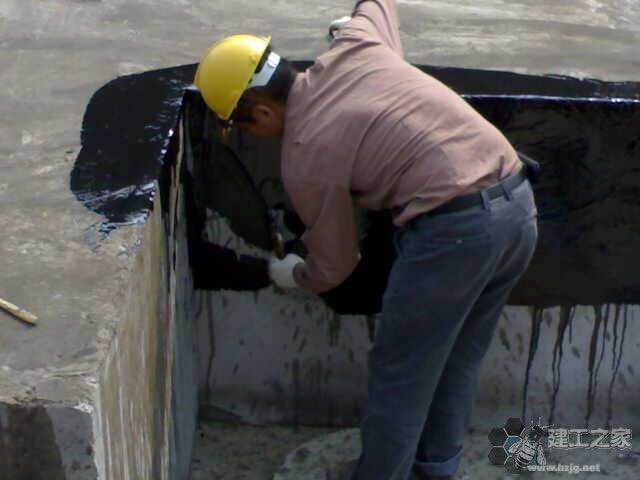

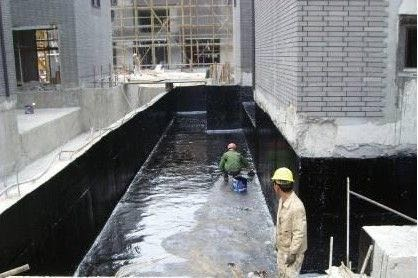

下圖為施工圖片，明顯展現(xiàn)了911聚氨酯防水涂料施工和應(yīng)用范圍

四、911的詳細(xì)施工流程和注意要點(diǎn)

施工流程

基層清理——局部加強(qiáng)處理——準(zhǔn)備施工工具——基層一次涂刷——基層二次涂刷——蓄水試驗(yàn)——表面保護(hù)——組織驗(yàn)收

下面是局部加強(qiáng)處理

1、對(duì)于管根、煙道、隔墻陰角等部位均由施工單位進(jìn)行加強(qiáng)處理。

2、對(duì)于明顯可見裂縫和滲漏的部位，應(yīng)加強(qiáng)處理：先在裂縫頂端剔出V型槽，槽要深，但不宜寬，剔槽至平整，堅(jiān)實(shí)的基礎(chǔ)上即可，由施工單位進(jìn)行加強(qiáng)處理。

五、施工工具

1、涂料涂覆工具：滾子（用于較稀的料）、刮板（用于較稠的料）、刷子（用于涂層表面修平或異形部位涂刷）、橡膠手套。

2、配料工具：拌料桶、攪拌器等相應(yīng)工具。

3、清理基面工具：開刀、鑿子、錘子、鋼絲刷、掃帚等。

六、材料配置

配料：在作了施工準(zhǔn)備后，將A組與B組混合，經(jīng)充分?jǐn)嚢?，使之達(dá)到均勻呈有光澤發(fā)亮即可涂布使用。根據(jù)施工季節(jié)來調(diào)整料量，夏天用量少，冬天多配也無妨，其配料量控制在15-25分鐘用及時(shí)涂完。

可用時(shí)間：已配好的涂料可用時(shí)間約30分鐘。

干固時(shí)間：夏季8h以上、秋季12h以上、冬季24h以上。

七、施工要點(diǎn)?

1、據(jù)調(diào)查分析，造成防水質(zhì)量整體水平達(dá)不到提高，使用年限與材料本身具有的使用年限產(chǎn)生極大差距，其根本原因關(guān)系到找平層，找平層好與壞直接決定防水效果。

表面基層要求平整，密實(shí)，清潔，不許有凹凸不平，松動(dòng)和起砂等現(xiàn)象。用鏟刀和掃把等將基面上的砂漿疙瘩，塵土雜物等徹底清掃干凈。對(duì)油污和鐵銹應(yīng)用鐵絲刷，砂紙和有機(jī)溶劑清除干凈。對(duì)陰陽角，管道根部，進(jìn)出水口等部位要認(rèn)真清理。基層要求干燥，含水率不得超過9%。

2．局部增強(qiáng) 在進(jìn)行基層清理時(shí)，如發(fā)現(xiàn)裂紋破損，需用高分子聚合物粘接材料進(jìn)行填縫修補(bǔ)。將高分子防水膠泥加入凈水，水灰比約為1：3.5，人工或機(jī)械攪拌，應(yīng)攪拌均 勻至稠漿，拌合后應(yīng)在3-4小時(shí)內(nèi)用完。不可將粘接膠泥用于不吸水及振動(dòng)的基材（如金屬）表面。對(duì)伸縮縫，陰陽角，管道縫等處，可粘鋪一層加筋布增強(qiáng)，固 化后再進(jìn)行整體防水層施工。

3．涂刷底膠 底膠的功能是用以隔絕基層潮氣，防止防水涂膜起鼓脫落，加固基層，提高涂膜與基層的粘結(jié)強(qiáng)度，防止涂膜出現(xiàn)針眼氣孔等缺陷。一般在基面上涂刷一層，以薄涂和滿涂為度，涂膠要均勻，不得過厚或過薄，不得露白見底。

4．防水涂膜施工 涂膜防水材料的配臵：將A，B兩組分按配合比表中的材料配合比配合后注入拌料桶內(nèi)，用轉(zhuǎn)速100-500r/min 的電動(dòng)攪拌機(jī)混合攪拌5min左右即可使用。涂膜施工：在局部增強(qiáng)處理部分基本干燥固化后，開始進(jìn)行涂膜施工，將拌好的涂料倒在打底層上，用塑料或橡膠刮板涂刷，使涂料成為均勻一致的涂層。一般防水 涂膜涂第二次，一道涂膜固化后（間隔24h），再進(jìn)行第二道涂膜，其涂刮方向須與一道涂刮方向垂直。

如防水層要用玻璃絲布或化纖無紡布加強(qiáng)時(shí)，則在涂刮第二道涂膜前進(jìn)行粘貼。

5．保護(hù)層施工 如需要做剛性保護(hù)層時(shí)，為了增加防水涂膜與剛性保護(hù)層之間的粘結(jié)能力，可在地二道涂膜尚未固化時(shí)，在其表面撒干凈的砂石（粒徑約2mm），待粘有砂石的涂膜固化后，再進(jìn)行剛性保護(hù)層施工。剛性保護(hù)層施工時(shí)，應(yīng)增加鋼絲網(wǎng)，防止保護(hù)層出現(xiàn)裂紋。

6．涂料需在現(xiàn)場隨配隨用，混合好的料必須在4h內(nèi)用完，以免浪費(fèi)。用過的器具需及時(shí)清洗干凈。

質(zhì)量檢驗(yàn)標(biāo)準(zhǔn)

屋面防水工程驗(yàn)收標(biāo)準(zhǔn)：屋面防水工程竣工，必須符合下列要求：

1、屋面不得有滲漏現(xiàn)象。驗(yàn)收應(yīng)在施工完畢48小時(shí)后進(jìn)行檢查，有三種方法：A.雨后檢查 B.澆水檢查 C.閉水24小時(shí)檢查

2、涂層與基層，不得有起鼓、分層、翹邊等存在。

3、屋面、地下室、衛(wèi)生間突出結(jié)構(gòu)的部位，水落口周圍，屋面邊沿處，均應(yīng)封固嚴(yán)實(shí)。

八、安全保證措施

1、實(shí)行安全生產(chǎn)責(zé)任制，明確各級(jí)人員的安全責(zé)任。堅(jiān)持開展安全例會(huì)，增強(qiáng)安全意識(shí)。把“安全生產(chǎn)，警鐘長鳴”常記心中。

2、禁止施工現(xiàn)場亂拉電線，亂接水管。

3、施工時(shí)必須穿平底鞋，戴安全帽進(jìn)入現(xiàn)場，由專人檢查。

文明施工措施

1、嚴(yán)格執(zhí)行建設(shè)部關(guān)于《建筑施工企業(yè)現(xiàn)場業(yè)績綜合評(píng)定辦法》中有關(guān)規(guī)定，成立文明施工小組，負(fù)責(zé)對(duì)現(xiàn)場文明施工狀況檢查，整改并及時(shí)記錄。

2、施工中，細(xì)心操作，做好產(chǎn)品保護(hù)，不相互污染。

3、加強(qiáng)職業(yè)道德、職業(yè)紀(jì)律教育，做一個(gè)合格的施工技術(shù)人員。

九、成品保護(hù)及后道操作注意事項(xiàng)

涂料應(yīng)貯存在通風(fēng)陰涼的室內(nèi)，材料存放處必須保持陰涼通風(fēng)，防止中毒。各類材料的堆放、標(biāo)志和使用過程必須嚴(yán)格區(qū)分和控制，避免混放誤用。911聚氨酯涂膜防水層采用冷施工。由于有溶劑揮發(fā)，現(xiàn)場嚴(yán)禁煙火。施工區(qū)域應(yīng)采取必要的、醒目的圍護(hù)措施（周圍提供必要的通道），禁止無關(guān)人員行走踐踏。在防水層施工中或防水層已完成而保護(hù)層未完成時(shí)，是成品保護(hù)的最關(guān)鍵時(shí)期。禁止任何無關(guān)人員進(jìn)入現(xiàn)場，嚴(yán)禁穿帶鐵釘、鐵掌的鞋進(jìn)入現(xiàn)場，以免扎傷防水層。施工人員物料進(jìn)入，必須遵守輕拿輕放的原則，嚴(yán)禁尖銳物體撞擊扎傷涂膜防水層。防水工程施工完畢，經(jīng)驗(yàn)收通過后，后續(xù)工程（保溫層、整澆層）的施工操作，必 須注意防水層的保護(hù)，不得有任何損壞的現(xiàn)象。如果需要在防水層上進(jìn)行材料的運(yùn)輸，必須注意運(yùn)輸工具和吊裝運(yùn)輸?shù)姆雷o(hù)措施的落實(shí)。

1、防水層施工完畢后，不能在防水層上開洞或鉆孔安裝機(jī)器設(shè)備。如不得已必須在防水層上開洞、鉆孔的，應(yīng)先做好記錄，并安排修補(bǔ)。在施工過程中，如發(fā)現(xiàn)防水層遭到破壞，應(yīng)盡快組織維修。

2、手推車撐腳必須加焊圓鐵球或用布包牢，翻卸口要包橡皮胎。

3、吊裝材料的卸點(diǎn)處，必須鋪設(shè)墊倉板。

4、工人裝卸材料不許拋甩。
