說到防水，相信大家都不陌生。但是對于防水知識大家了解多少呢？事實上，大多數(shù)人并不清楚哪里需要做防水，怎么做，用什么材料好，做成什么標(biāo)準(zhǔn)合適，甚至不少專門從事防水的人，對一些防水專業(yè)知識，也是知之甚少。不過別擔(dān)心，我們會慢慢為大家一一解答。今天就讓我們了解一些常見的防水知識吧。

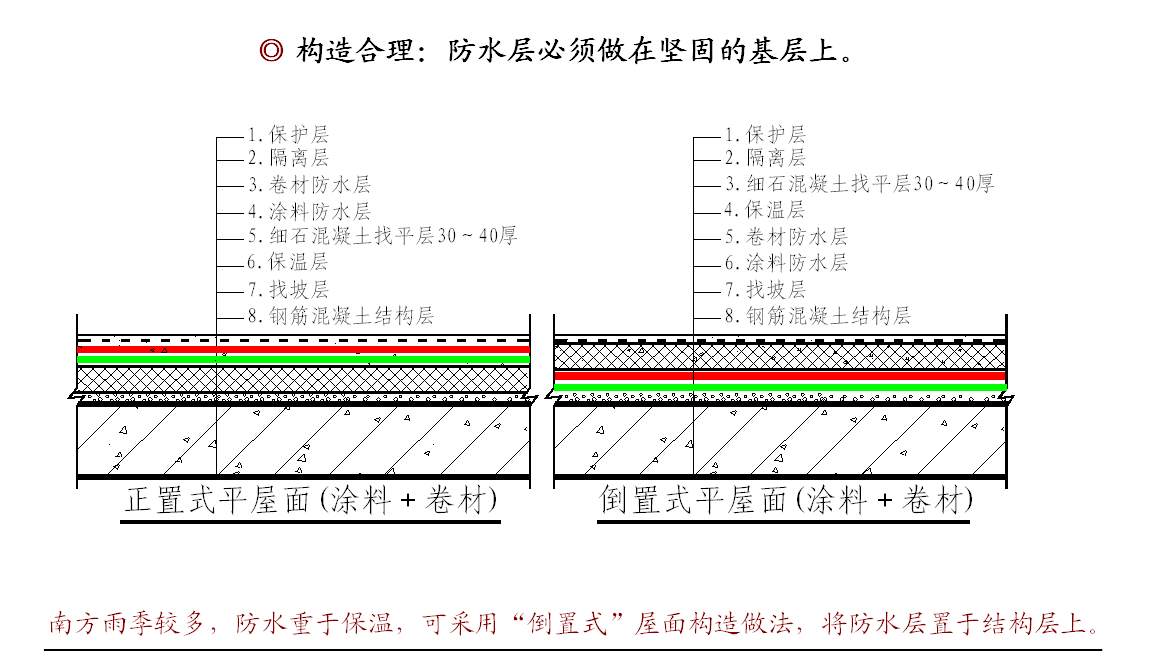

問：什么叫正置式屋面？倒置式屋面？

答：正置式：防水層在隔熱層上面;

倒置式：防水層在隔熱層下面。

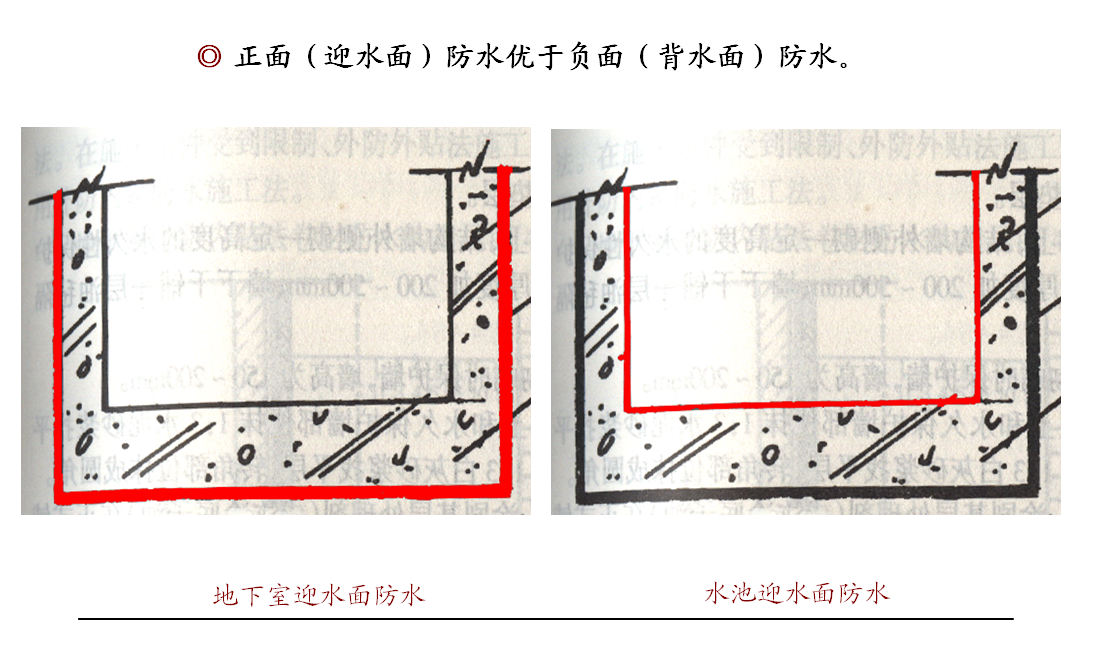

問：什么是外防外貼？什么是外防內(nèi)貼？

答：外防外貼——是將卷材（涂料）防水層粘貼在結(jié)構(gòu)的迎水面上 外防內(nèi)貼——是先砌好永久性保護(hù)墻，然后將卷材（涂料）防水層粘貼到保護(hù)墻上。

問：建筑防水應(yīng)遵循那幾個基本原則？

答：1、優(yōu)選用材：選材不分高中低檔，適用才重要，復(fù)合防水的相容性；

2、防水卷材與防水涂料復(fù)合應(yīng)相容，防水涂膜宜設(shè)置在防水卷材的下邊；

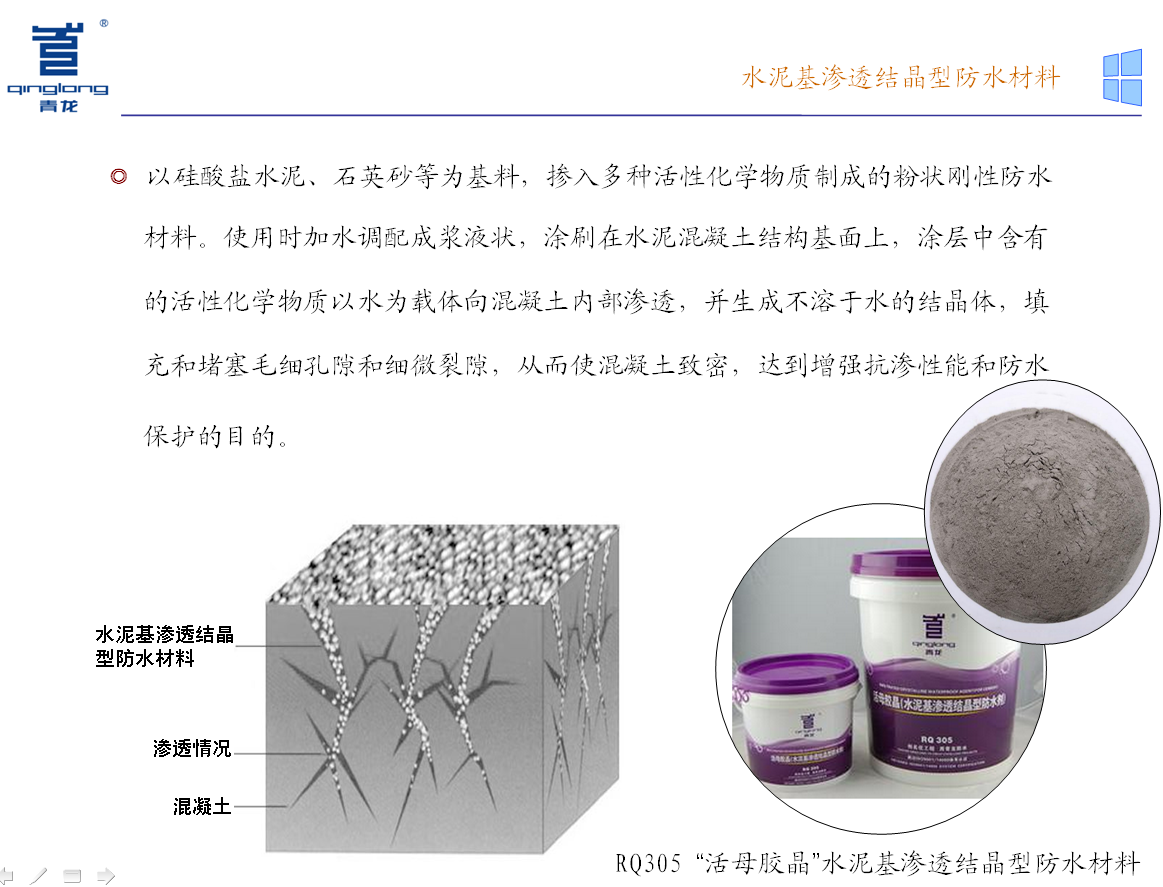

3、剛性防水材料不獨立用于跨度大的防水基層，如：水泥基滲透結(jié)晶型防水材料不宜單獨用于屋面、地下室頂板等；

4、揮發(fā)固化型防水涂料不得作為防水卷材粘結(jié)材料使用，如：丙烯酸防水涂料不得作為聚乙烯丙綸/滌綸防水卷材的粘結(jié)材料；

5、水乳型或合成高分子類防水涂膜上面，不得采用熱熔型防水卷材，如丙烯酸、聚氨酯防水涂膜上不得熱熔鋪貼SBS/APP防水卷材；

6、溶劑型防水涂料不得作為自粘改性瀝青水涂料的粘結(jié)材料使用，如溶劑型改性瀝青防水涂料揮發(fā)出的有機(jī)溶劑會破壞自粘卷材的結(jié)構(gòu)。

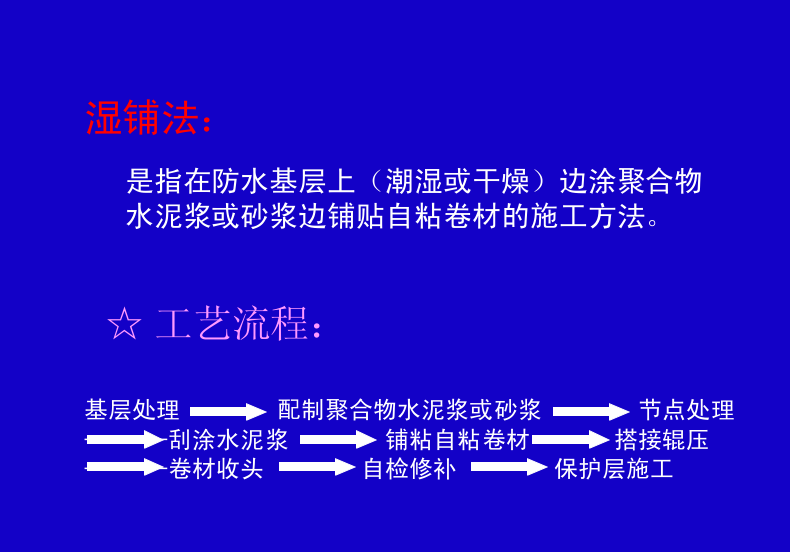

問：什么是自粘卷材濕鋪法？

答：采用聚合物水泥漿（或砂漿）做粘結(jié)劑，鋪貼自粘卷材的工法。（聚合物可為108膠水，用量可水泥用量的3—5%）。

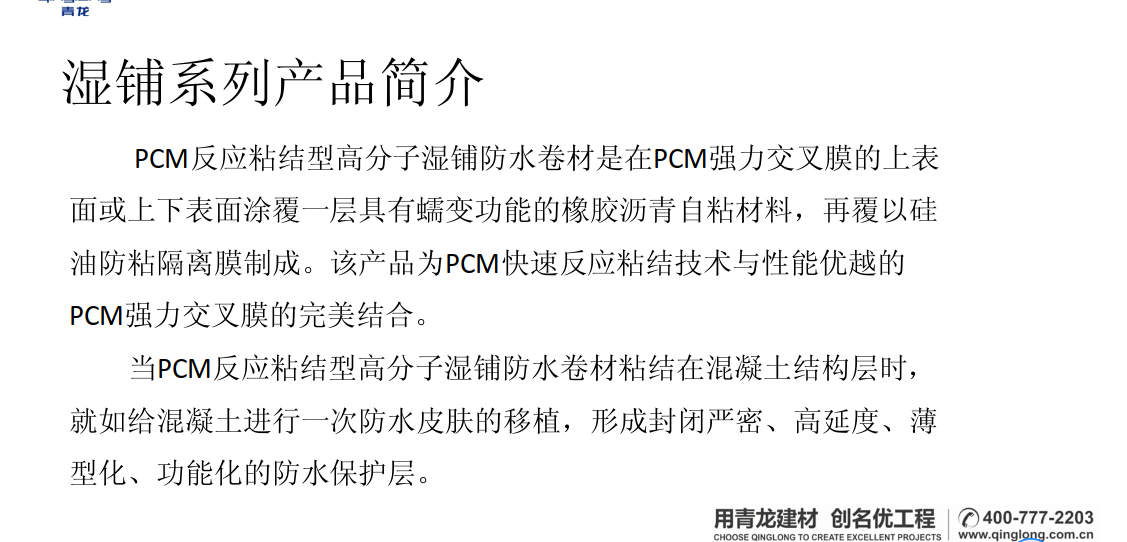

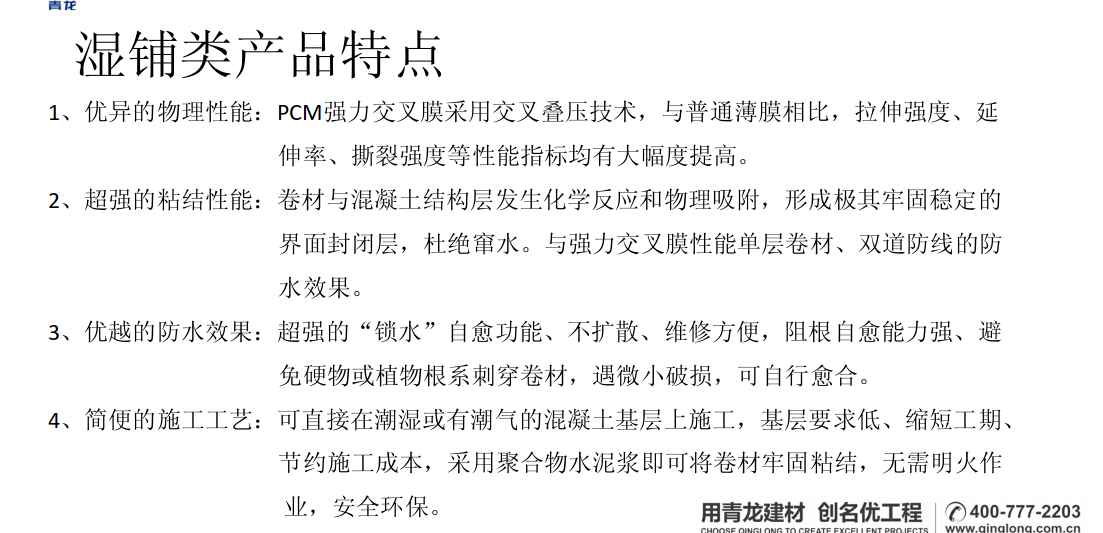

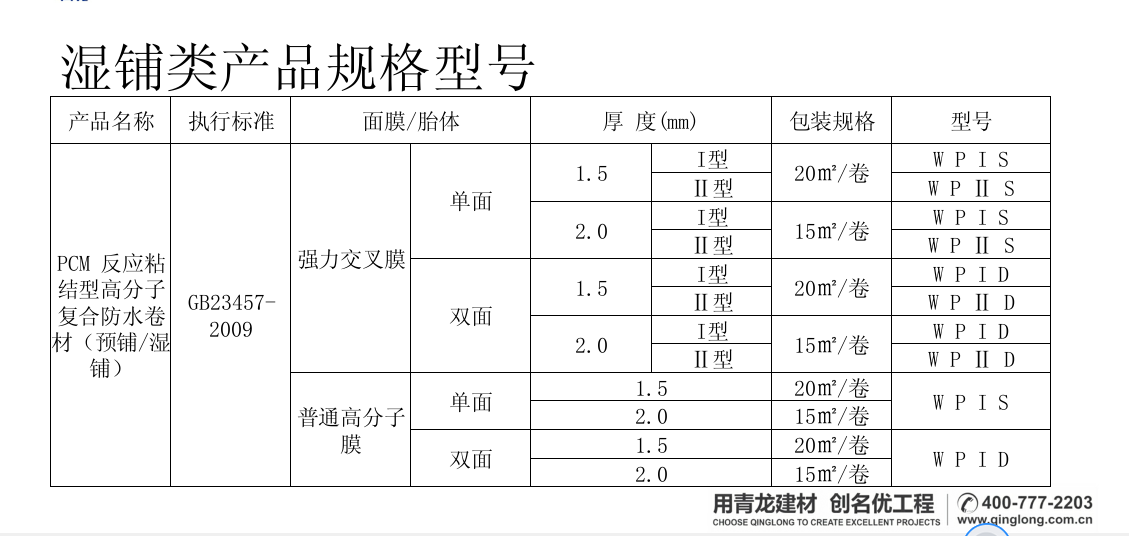

回顧一下公司自粘產(chǎn)品特點規(guī)格和型號：

問：為什么JS涂料用在屋面時要用I型？而在衛(wèi)生間及水池、地下室時要用II型？

答：因為屋面24h溫差大,基層易開裂，所以要用斷裂伸長率高、彈性好的適應(yīng)基層開裂性的I型JS涂料。而衛(wèi)生間、水池、地下室工程長期有水浸泡，若用I型易二次反乳失去防水層作用。所以要用II型（高粉料比用量）JS涂料。

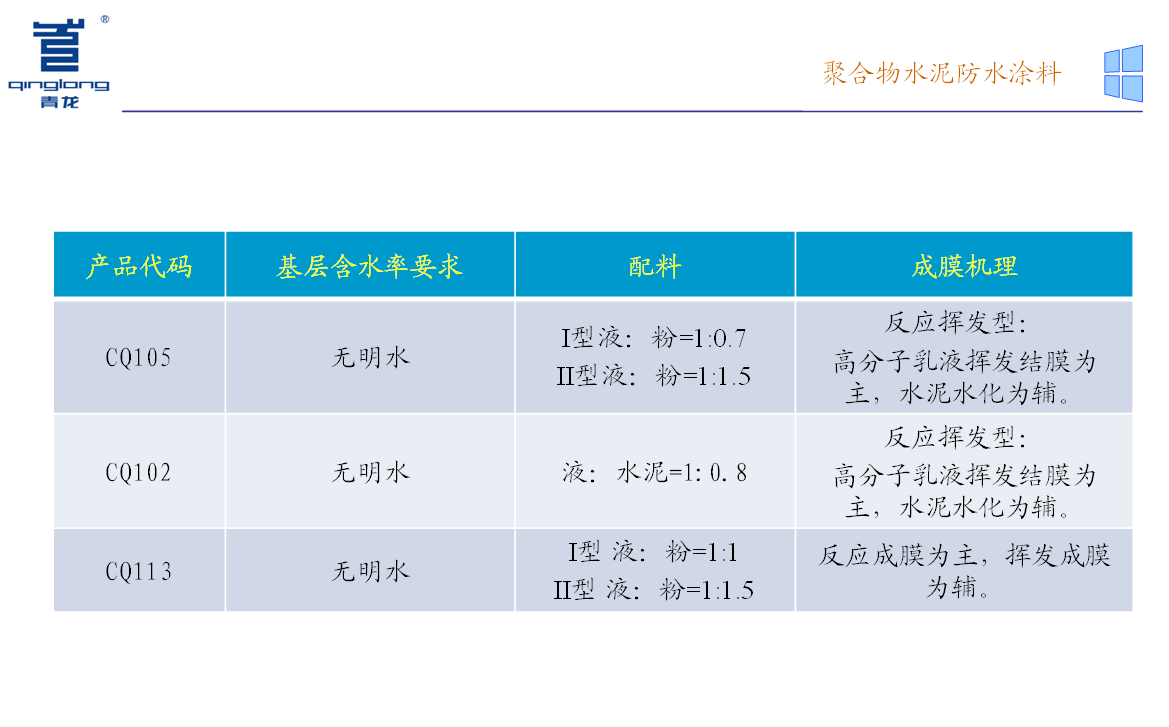

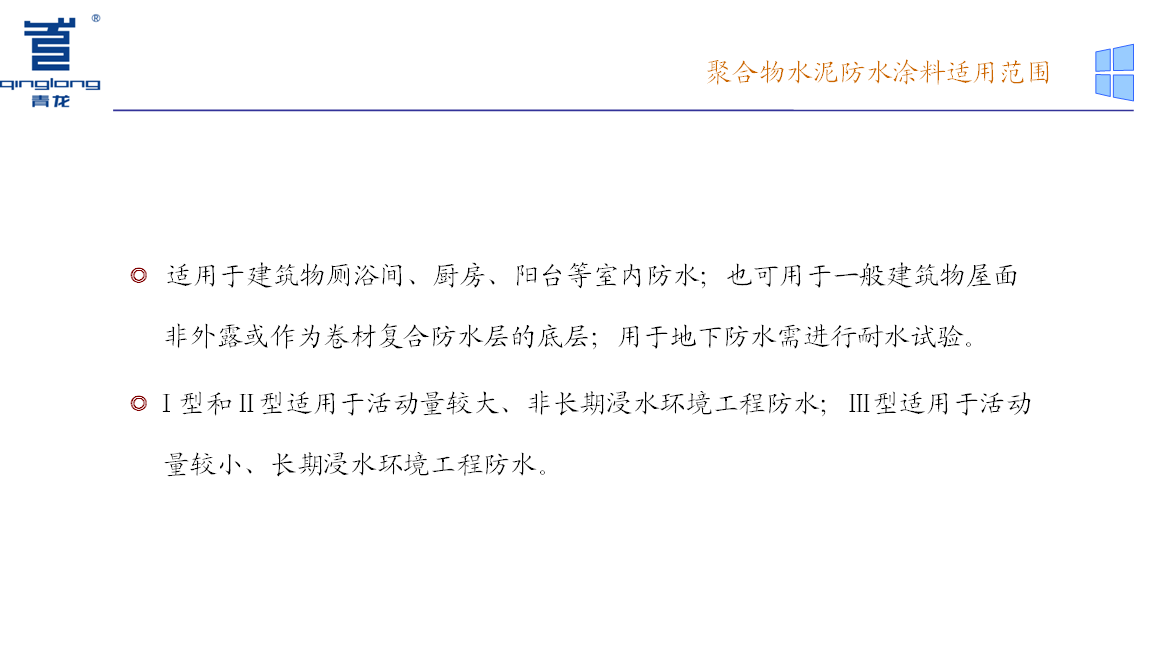

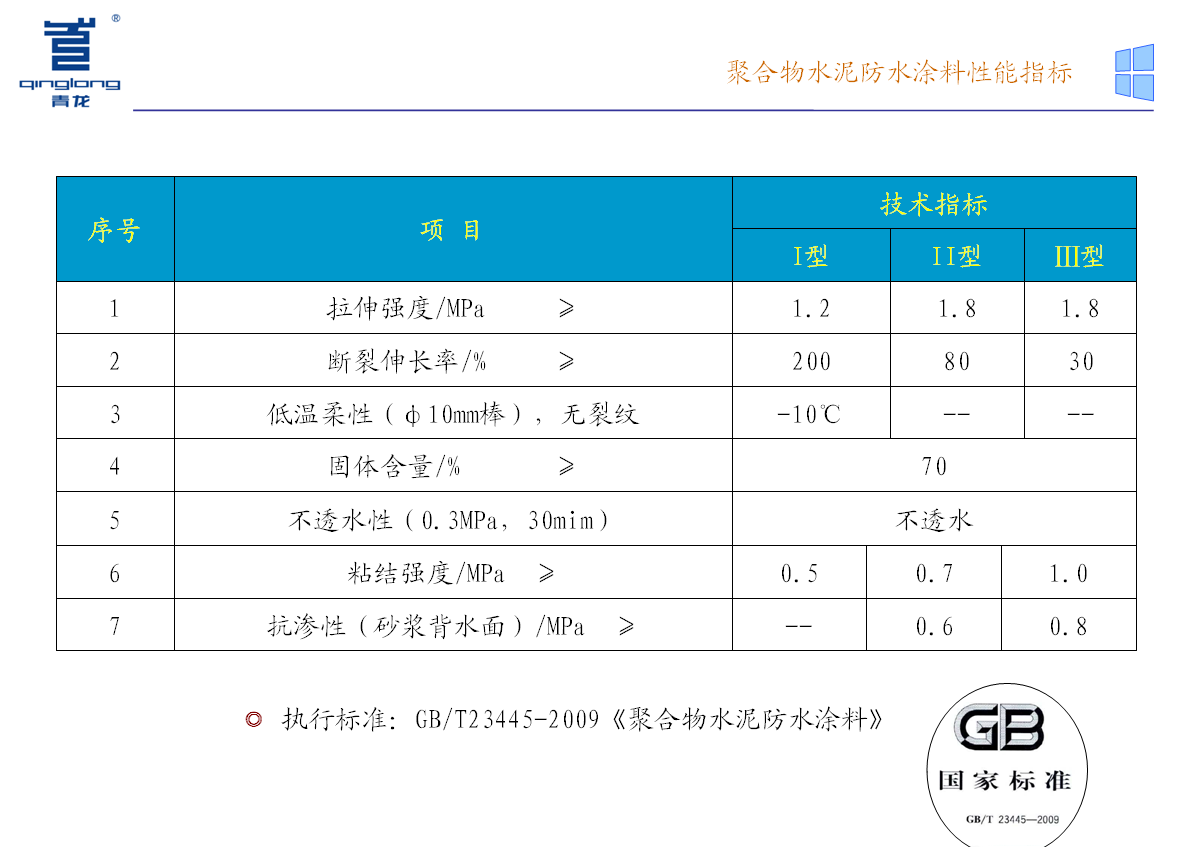

詳見下面材料特性：

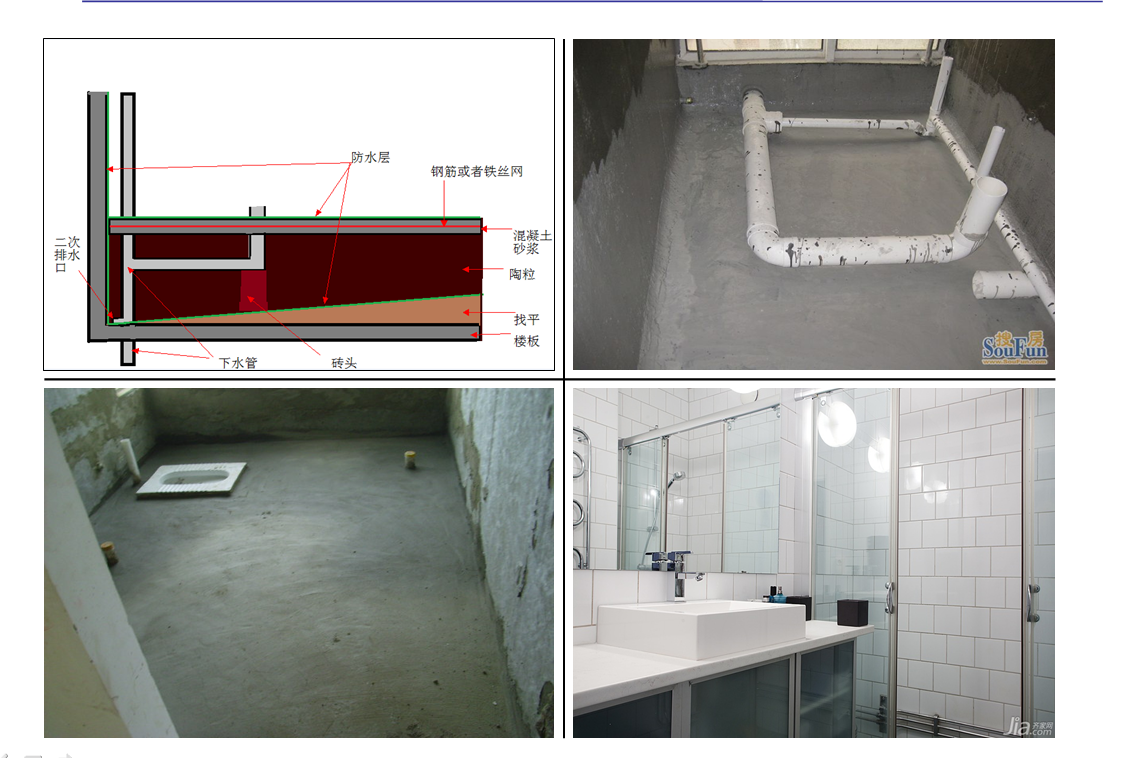

問：為什么衛(wèi)生間防水設(shè)計應(yīng)首選防水涂料？

答：因為衛(wèi)生間管道多、復(fù)雜部位多、涂料涂刷施工方便、快捷。

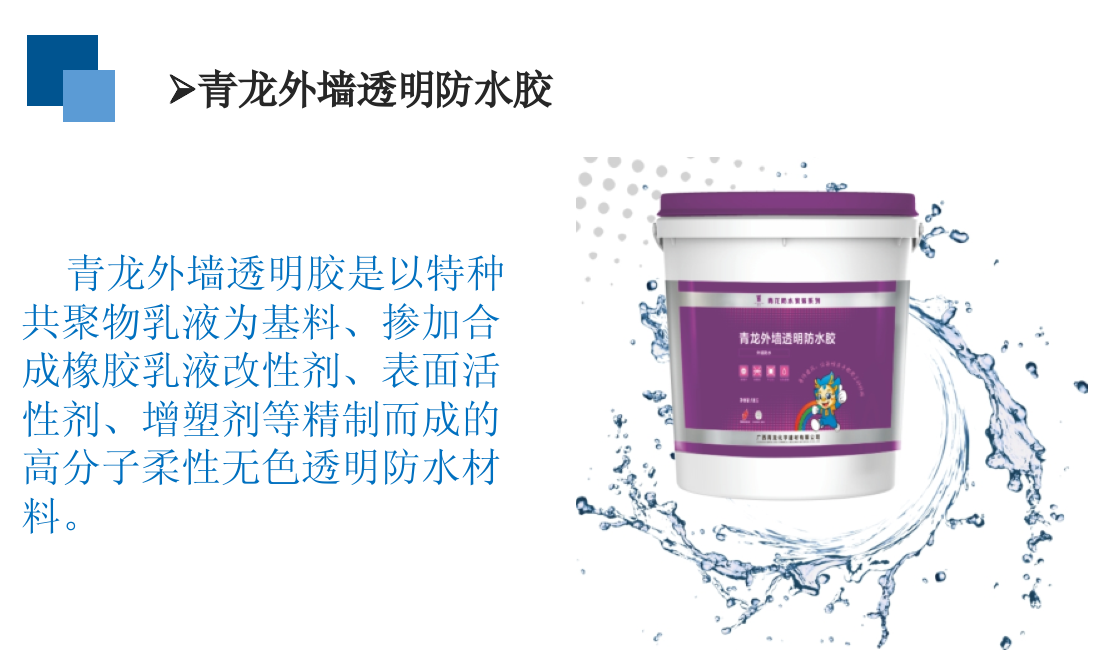

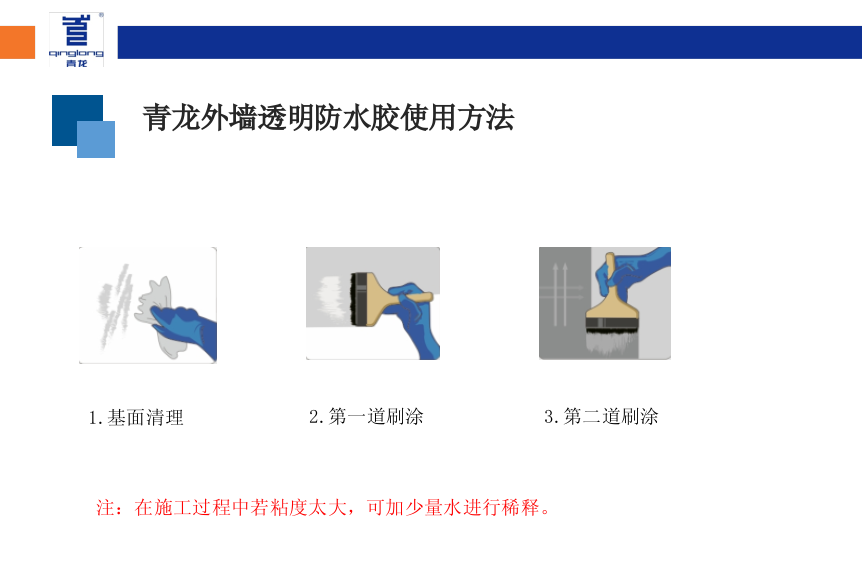

問：用OT801外墻透明膠施工過的飾面磚外墻出現(xiàn)脫層的原因是什么？

答：施工時外墻飾面磚基層未清洗干凈所造成。

問：CQ104施工干固時間，施工間隔？單組份聚氨酯為什么施工了幾天還不干？

答：CQ104主是是靠吸收空氣及基層中的水份濕氣而固化，所以環(huán)境空氣濕度小時，成膜時間就長。一般情況下一天涂刷一遍為宜。

單組份聚氨酯不干，一般都是客戶有添加溶劑。單組份聚氨酯不能添加天那水、二甲苯等任何溶劑。否則不干或出現(xiàn)粘稠狀。

問：地下室大面積嚴(yán)重漏水原因及處理措施是什么？

答：原因：(1)混凝土配合比及施工質(zhì)量不良，存在灌通的孔洞；(2)由于各種原因使地下室出現(xiàn)裂縫；(3)防水涂層施工質(zhì)量不好或防水涂層延伸性不夠，而造成防水層拉裂。

堵漏措施：除可采用壁內(nèi)和壁后注漿，防水混凝土貼壁襯砌、水泥砂漿，掛網(wǎng)水泥砂漿抹面等方法外，也可采用防水涂料，先引流排水，然后填縫堵洞，杜絕滲漏。

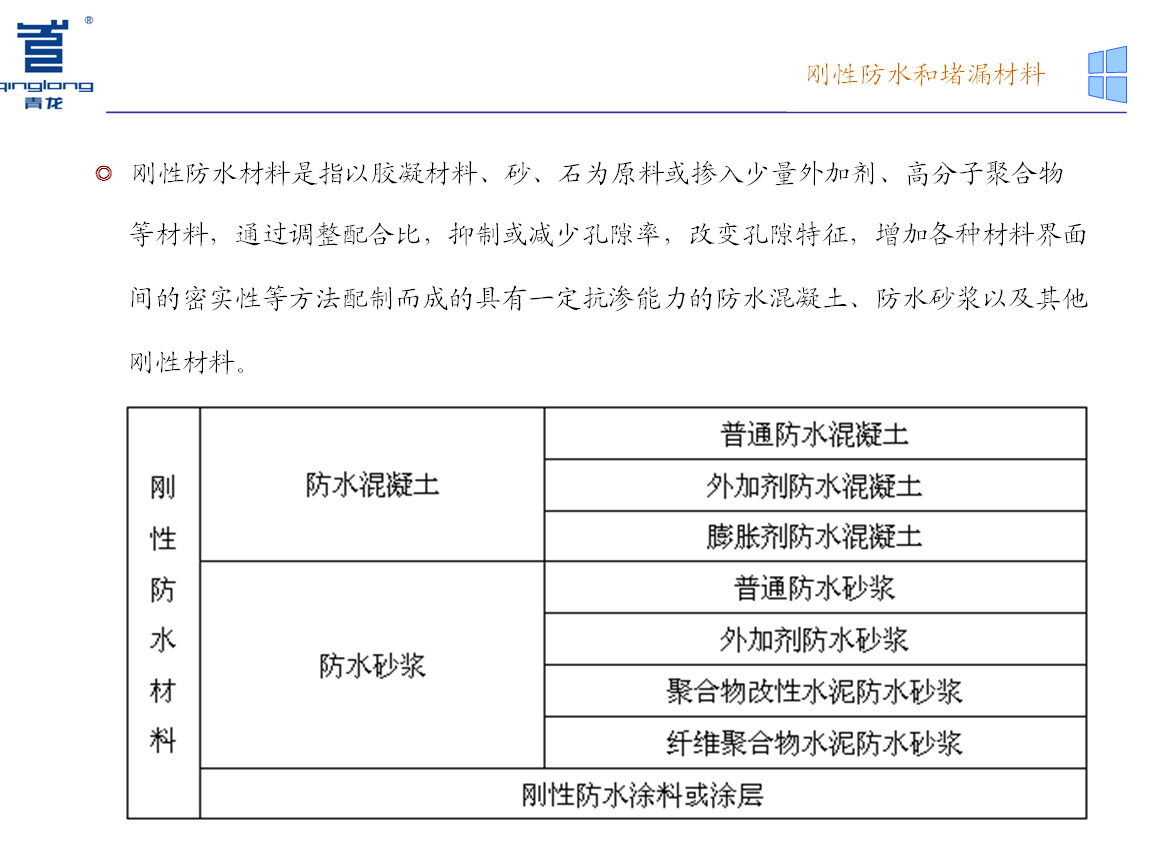

問：剛性防水層裂縫和滲漏如何處理？

答：1、若為有規(guī)則的裂縫時，沿裂縫彈好線，用切割機(jī)沿分格線割開20mm*20mm的槽；刷掃干凈后，嵌填柔性防水材料。推薦可供選用的材料：聚合物防水膠乳、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料及快速堵漏劑。

2、若為局部裂縫，可鑿開上口寬20mm，深大于15mm的"V"字形槽，掃刷干凈后，嵌填柔性防水材料。推薦可供選用 的材料：聚合物防水膠乳、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料及快速堵漏劑等。

3、若為不規(guī)則裂縫，當(dāng)裂縫寬度小于0.5mm時，可在剛性防水層表面刮涂一層防水涂料。推薦可供選用的材料：聚合物防水膠乳、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料等。

4、如有裂縫、酥松或破損的板塊時，須鑿除，然后按照原設(shè)計要求重新澆筑剛性防水層。可選擇如下材料有：環(huán)氧修補(bǔ)砂漿、自流平砂漿、聚合物防水膠乳、聚合物抗裂砂漿、JS聚合物水泥基防水涂料、丙烯酸酯防水涂料等。

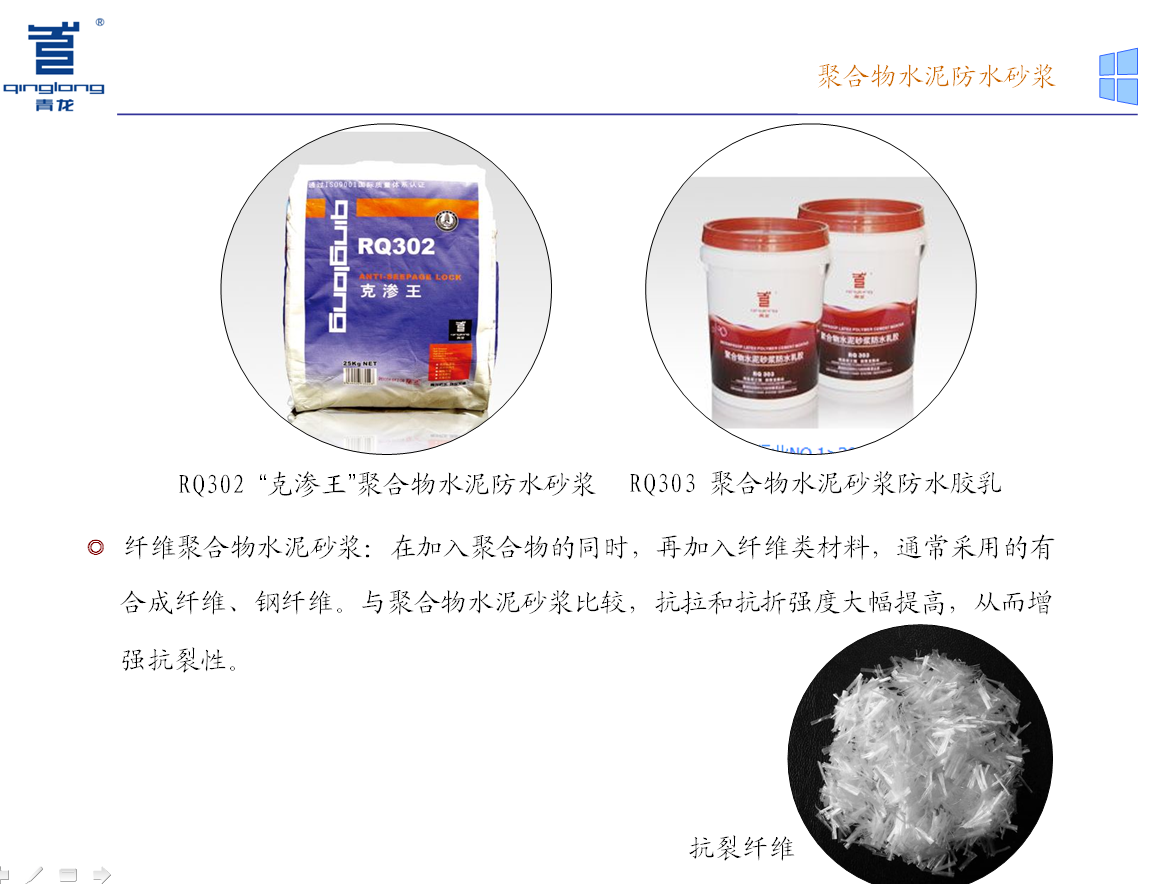

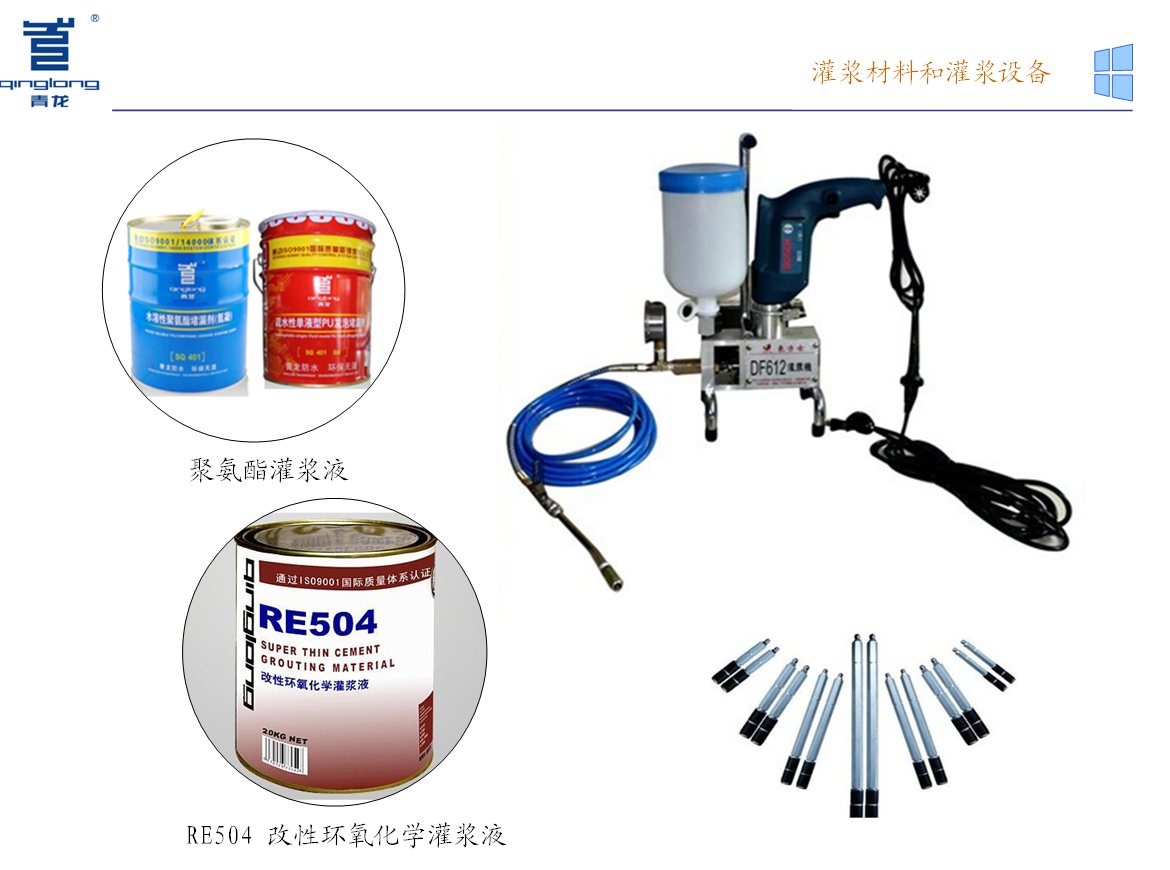

公司有如下材料：
